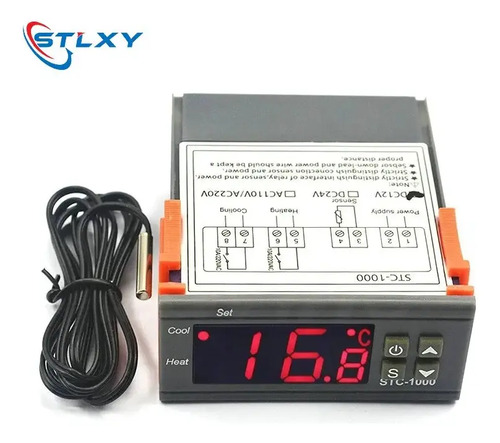

Descripción del producto

Cambia los modos entre frío y calor; Control de temperatura configurando el valor de ajuste de temperatura y el valor de diferencia; Calibración de temperatura; Protección de retardo de salida de control de refrigeración; Alarma cuando la temperatura excede el límite de temperatura o cuando el sensor falla. Modelo ofrecido: 12V DC Parámetros técnicos 1. Rango de medición de temperatura: -50 C a 99 C 2. Resolución: 0,1 C; 3. Precisión: +- 1 C (-50 C ~ 70 C); 4. Retraso de error del sensor: 1 minuto 5. Fuente de alimentación:CC 12V, (elija la fuente de alimentación cuando realice el pedido); 6. Consumo de energía: <3W; 7. Sensor: sensor NTC (1PC); 8. Capacidad de contacto del relé:Dos relés fríos 10A/220VAC; Calor 10A/220VAC; 9. Temperatura ambiente: 0 C - 60 °C; 10. Temperatura de almacenamiento: -30 °C - 75 °C; 11. Humedad relativa: 20% - 85%( Sin condensado) 12. Longitud del sensor: 1,0 m 13. Tamaño del panel frontal: 75x34,5mm; Tamaño del producto: 75x34,5x85mm; Tamaño de montaje: 71x29mm Instrucciones del menú Código Función Establecer rango Por defecto F1 Valor establecido de temperatura -50,0 - 99,9 °C 10,0 C F2 Valor de conjunto diferencial 0,3 - 10,0 °C 0,5 C F3 Tiempo de retardo del compresor 1 a 10 minutos 3 minutos F4 Valor de calibración de temperatura -10,0 °C - 10,0 °C 0 °C Instrucciones de operación clave 1. La forma de verificar el parámetro: En estado de funcionamiento normal, presione la tecla "arriba" para mostrar el valor de ajuste de temperatura; presione la tecla "abajo" para mostrar el valor de diferencia. 2. Forma de establecer el parámetro: En el estado de funcionamiento normal del controlador, presione la tecla "S" durante 3s o más para entrar en el modo de modificación de parámetros y la luz indicadora "Set" se encenderá. La pantalla muestra el primer código de menú "F1". Presione la tecla "arriba" o la tecla "abajo" para ajustar hacia arriba y hacia abajo y mostrar el elemento del menú y el código del elemento del menú. Presione la tecla "S" para mostrar el valor del parámetro del menú actual. Presione ambas teclas "S" y mantenga presionadas las teclas "arriba" o "abajo" simultáneamente para elegir y ajustar el valor del parámetro del valor del menú actual rápidamente. Después de terminar la configuración, presione y suelte la tecla "(I)" al instante para guardar el valor modificado del parámetro y volver a mostrar el valor de temperatura normal. Si no hay operación de tecla en 10 segundos, el sistema no guardará el parámetro modificado, vuelva a la pantalla para mostrar la temperatura normal. 3. Restaurar datos del sistema Cuando esté electrificado, el sistema se comprobará a sí mismo, la pantalla mostrará "Er" si hay error de salida, Presione cualquier tecla en este momento, y se restablecerá el valor predeterminado y entrará en modo de trabajo normal, se recomienda restablecer el valor del parámetro en tales condiciones. Instrucciones de operación Bajo el estado de funcionamiento normal del controlador, presione y mantenga presionada la tecla "(I)" durante 3s puede apagar el controlador; Bajo el estado "apagado" del controlador, presione y mantenga presionado "(I)" Tecla para 1s puede encender el controlador. Bajo el estado de funcionamiento normal del controlador, la pantalla muestra el valor de temperatura de medición actual; también el controlador también puede cambiar el modo de trabajo entre calefacción y refrigeración. El controlador comienza a refrigerar con la luz indicadora de frío encendida cuando el valor de temperatura de medición> = valor establecido de temperatura + Valor de diferencia, y el relé de refrigeración está conectado; Si la luz indicadora de frío parpadea, indica que el equipo de refrigeración está en estado de protección de retardo del compresor; cuando la temperatura de medición valora el valor establecido de temperatura, La luz indicadora de frío se enciende y el relé de refrigeración se desconecta. El sistema comienza a
